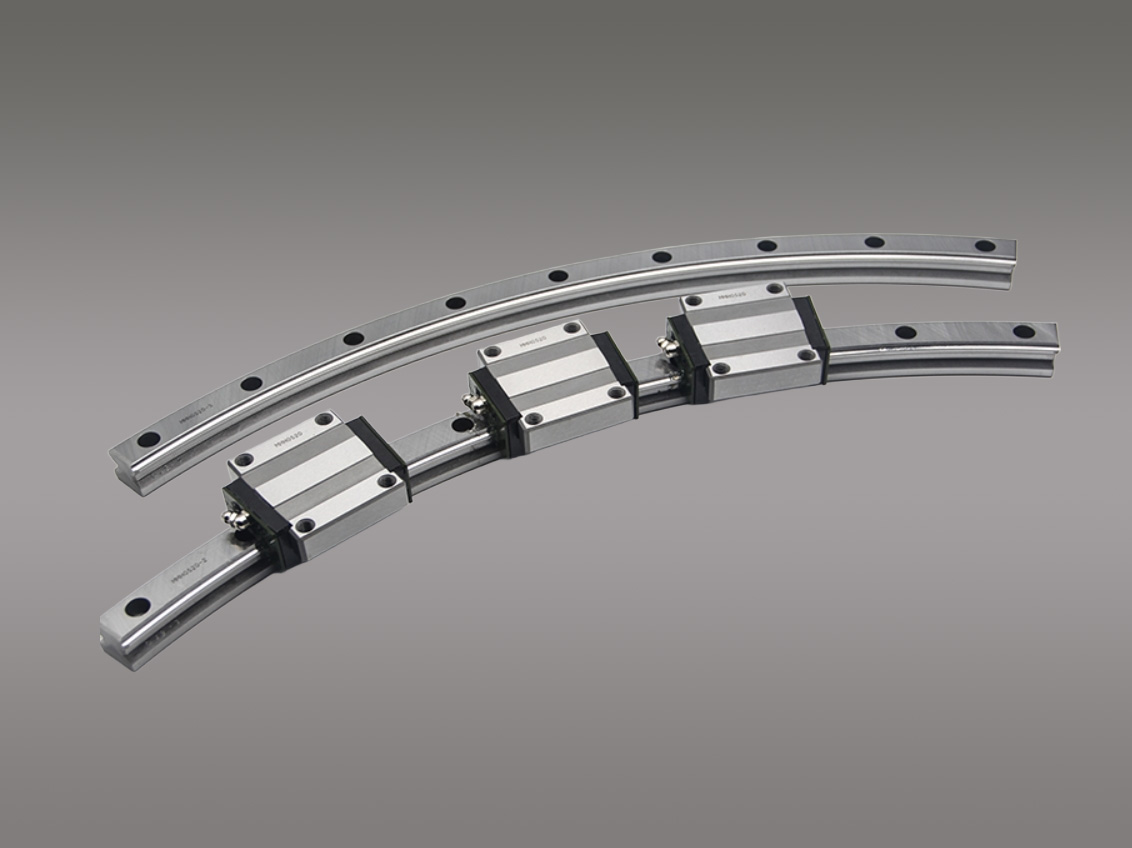

R形圆弧滚动导轨 HCR型

R形圆弧滚动导轨HCR型是日本THK公司推出的弧形滚动导轨系列，采用四列钢球循环结构，可实现大半径圆弧轨迹的高精度运动。本文由法格（天津）轴承进出口贸易有限公司整理发布，提供HCR全系列参数表及选型参考。

一、HCR型R形圆弧滚动导轨是什么

HCR型导轨中的R代表Radius（圆弧半径），区别于传统直线导轨，HCR型导轨整体呈圆弧形设计，用于引导滑块沿圆弧轨迹运动。其核心结构以THK四方向等负荷型直线导轨HSR为基础，在导轨和滑块上均精密研磨出4列滚动面，钢球通过滑块两端端盖板形成闭合循环路径，实现低摩擦、高平稳性的圆弧运动。

二、HCR型圆弧导轨核心技术特点

1. 高运动精度

四列钢球同时接触滚动面，运动间隙小，圆弧轨迹重复性好，适用于对定位精度要求较高的设备。

2. 高承载能力

基于HSR四方向等负荷结构，可承受径向、反径向、侧向等多方向载荷，承载性能稳定。

3. 长行程设计

支持5米以上的大半径圆弧运动，行程远超传统旋转轴承，适合大范围弧形工位需求。

4. 安装与设计灵活

采用螺栓固定方式，便于安装拆卸；同一导轨上可安装多个滑块，各滑块独立运动，布局灵活。

三、HCR型圆弧导轨典型应用场景

自动化生产线：弧形工位转接、摆臂式搬运机构。

医疗影像设备：CT旋转扫描机构、C型臂运动轨道。

交通运输设备：摆锤式列车转向机构、鸥翼门旋转机构。

光学与天文设备：天体望远镜转台、光学仪器旋转平台。

四、HCR型圆弧导轨完整参数表

以下为THK HCR型R形圆弧滚动导轨全系列公称型号及技术参数，供选型参考：

五、HCR型导轨选型建议

选型时需重点关注三个参数：圆弧半径R值（决定运动轨迹大小）、滑块宽度M（决定安装空间）、动额定负荷C（决定承载能力）。根据实际工况选择对应型号，如需多滑块独立运动，可在同一导轨上组合安装。

六、THK HCR型导轨供应渠道

法格（天津）轴承进出口贸易有限公司为THK授权经销商，长期供应HCR系列R形圆弧滚动导轨全型号现货，提供技术选型支持与售后服务。如需获取报价或技术资料，可直接联系法格（天津）获取详细方案。

以上为R形圆弧滚动导轨HCR型的完整技术介绍与参数汇总，内容围绕THK官方技术资料整理，供工程选型参考使用。
