弧形导轨

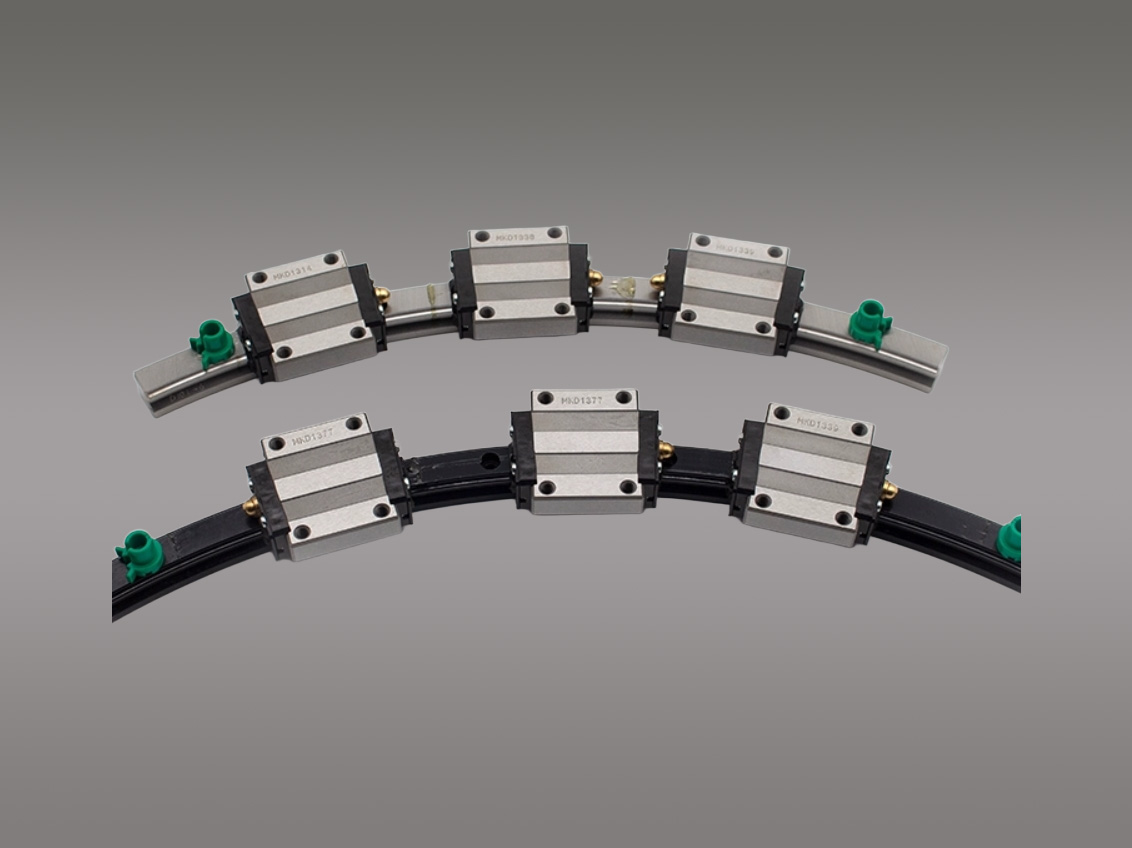

HMG型导轨是THK公司推出的直线与曲线组合导轨系统，通过整合HSR型直线LM导轨与HCR型曲线R导轨的核心技术，实现单一LM滑块在直线部和曲线部之间的连续、平稳过渡。该系列广泛应用于自动化生产线、搬运机器人、半导体制造设备及精密仪器等领域。

如需选型或询价，可联系THK经销商——法格（天津）轴承进出口贸易有限公司，获取完整技术资料与报价支持。

一、HMG型导轨的核心技术原理

HMG型导轨并非简单地将直线导轨和曲线导轨拼接，而是通过精密的结构设计，让同一个滑块在两种不同形态的轨道上均能保持顺畅运动。其技术融合逻辑如下：

HSR（直线部） + HCR（曲线部） → HMG（直线-曲线组合）

1. 直线部技术——HSR型导轨

HSR型为THK的直线LM滚动导轨，采用全滚珠面接触设计，滑块与轨道之间为面接触，能够承受较大负荷，运动平滑、无间隙，适用于高精度直线输送场景。

2. 曲线部技术——HCR型导轨

HCR型为R形圆弧滚动导轨，专为实现平滑的圆弧运动而设计，允许滑块在特定半径的曲线上进行高精度、高刚性的圆弧运动。

3. 组合创新——HMG型导轨

HMG型导轨的关键在于滑块几何形状与轨道过渡区的精密设计，确保滑块从直线段过渡到曲线段时能够平滑、无卡滞地移动，无需更换滑块或额外转换机构。

二、HMG型导轨主要特点与优势

▶ 设计自由度高：可自由组合直线与曲线，形成O、U、L、S等复杂路径，满足多样化轨迹需求。

▶ 缩短生产周期：循环式输送系统可边输送边作业，有效提升产线运转效率。

▶ 简化结构、降低成本：减少升降机、转台等额外部件，降低制造成本与后期维护难度。

▶ 通用性强：采用标准LM滑块，维护和更换方便快捷，降低备件管理成本。

三、HMG型导轨完整参数规格表

以下为HMG系列各型号的详细参数数据，供选型参考：

以上参数单位为mm（毫米），具体选型请结合实际负载、速度及精度要求，或咨询法格（天津）轴承进出口贸易有限公司获取技术支持。

四、HMG型导轨典型应用场景

HMG型导轨凭借直线与曲线的无缝切换能力，在以下场景中得到广泛应用：

● 自动化生产线：O型、U型循环输送，边输送边加工，提升产线效率。

● 搬运机器人：复杂轨迹搬运，减少中间转接环节。

● 半导体制造设备：高精度圆弧运动，满足洁净室环境下的精密传输需求。

● 精密仪器：小型化直线-曲线组合运动，结构紧凑、维护便捷。

五、关于THK经销商——法格（天津）轴承

法格（天津）轴承进出口贸易有限公司是THK品牌的授权经销商，长期提供HMG系列及THK全线导轨产品的选型咨询、技术支持与供货服务。如需获取HMG 15A/25A/35A/45A/65A等型号的详细资料或报价，欢迎联系法格（天津）轴承。

HMG型导轨代表了直线运动技术从单一维度向多维度自由组合发展的务实方向，是现代自动化设备实现复杂轨迹运动的重要基础部件。
